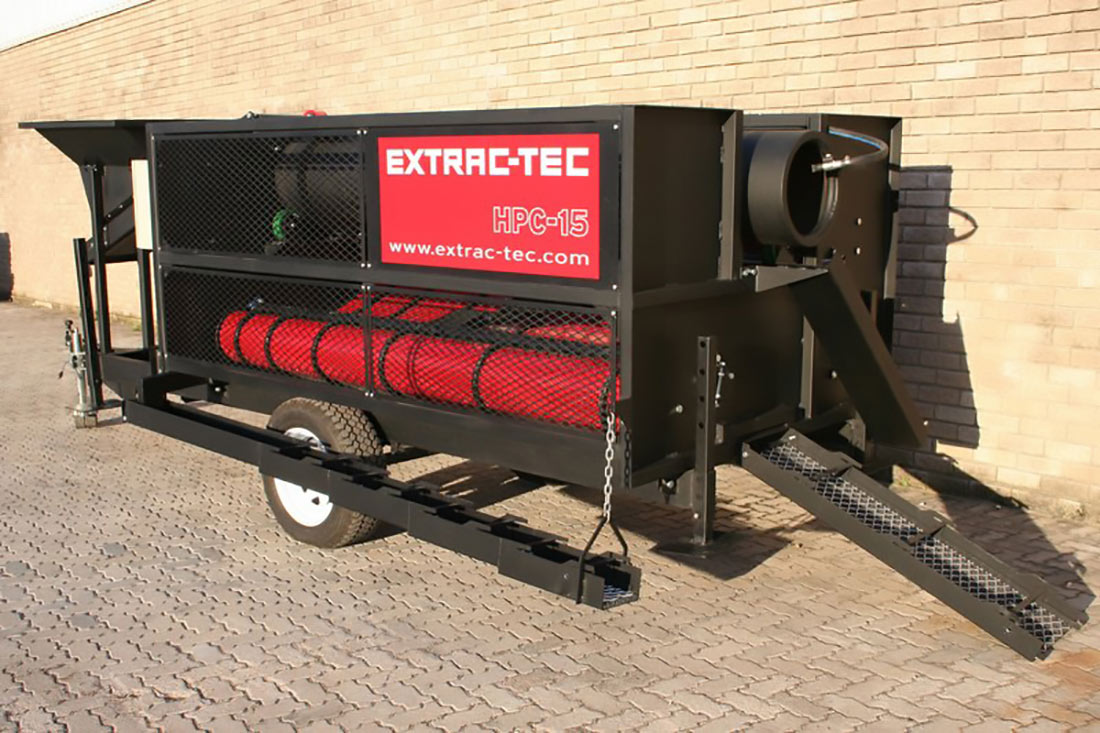

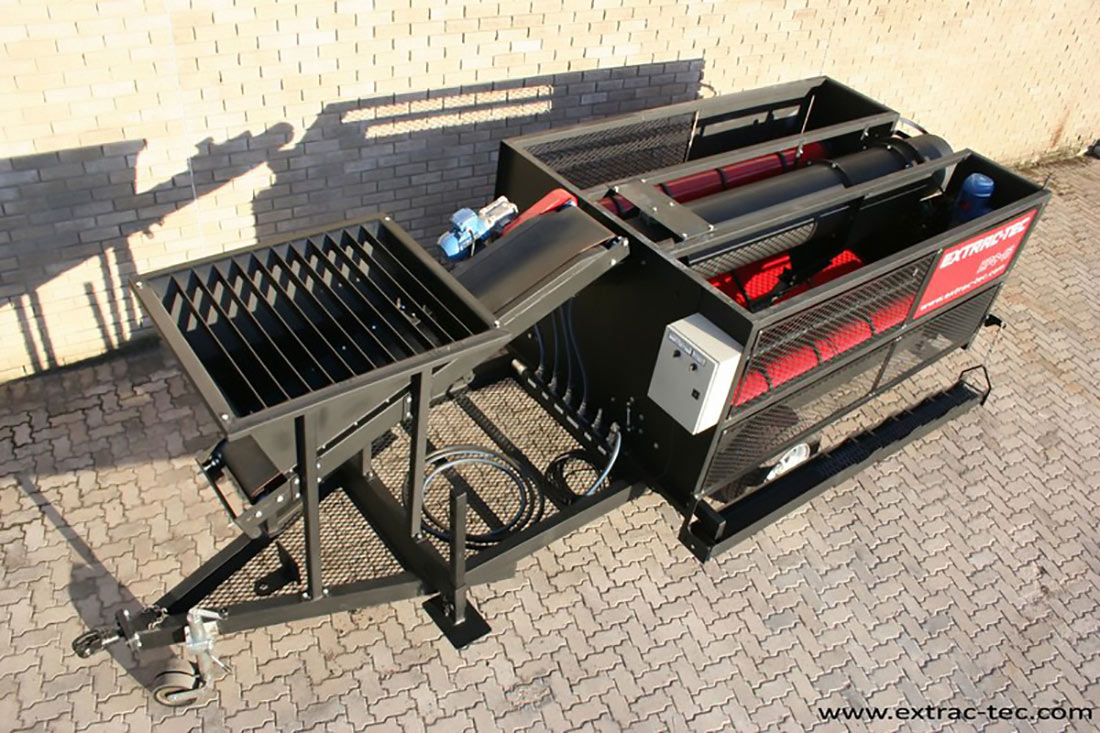

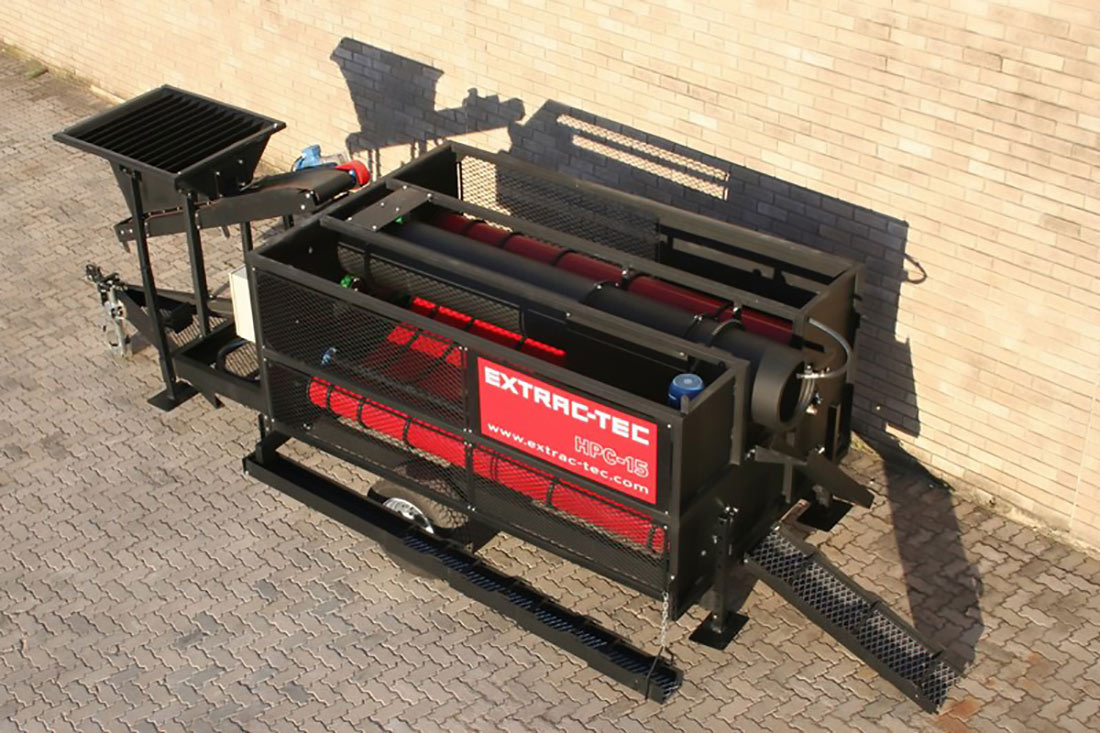

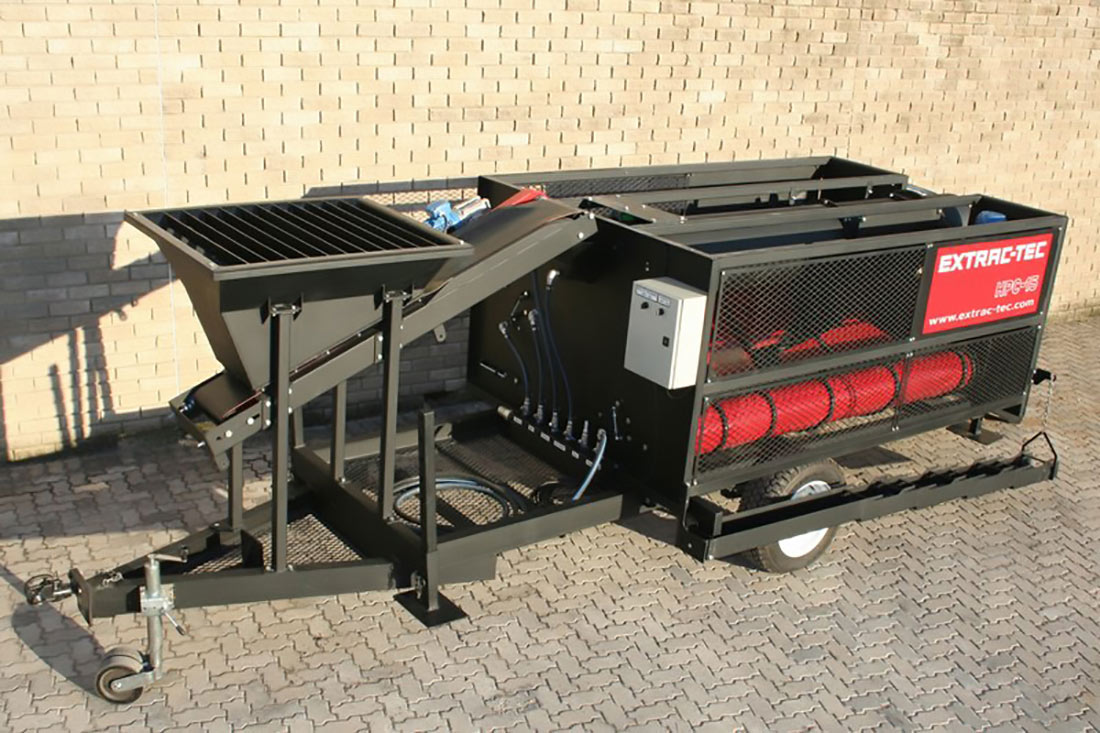

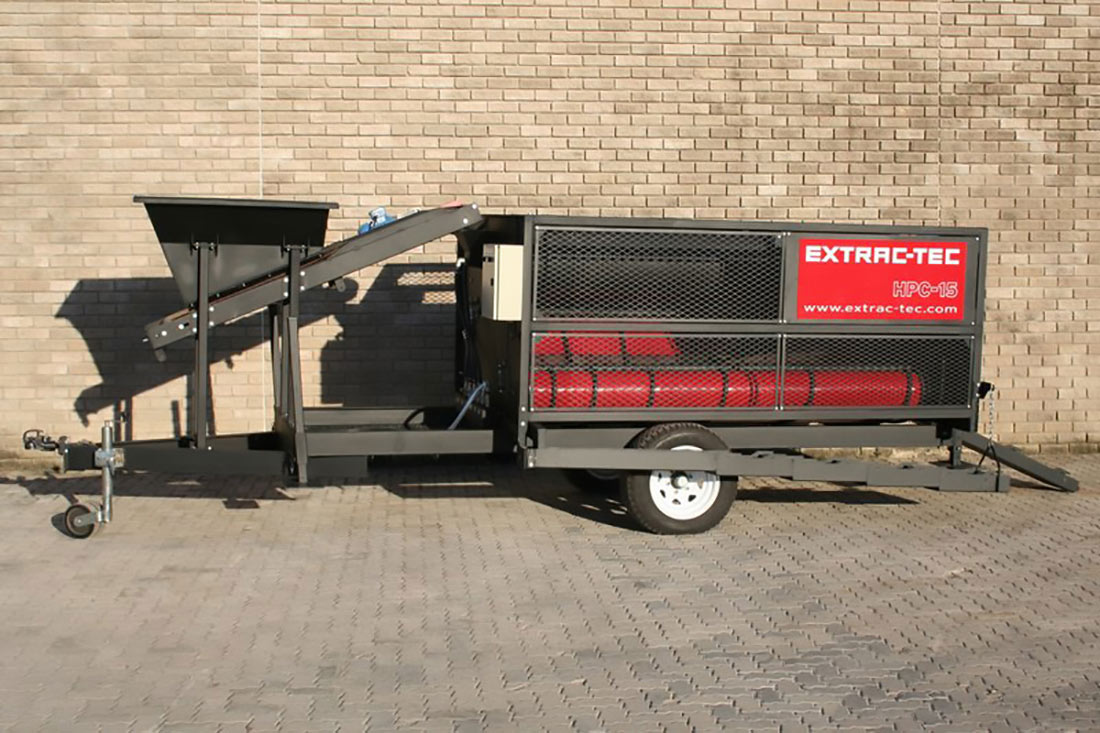

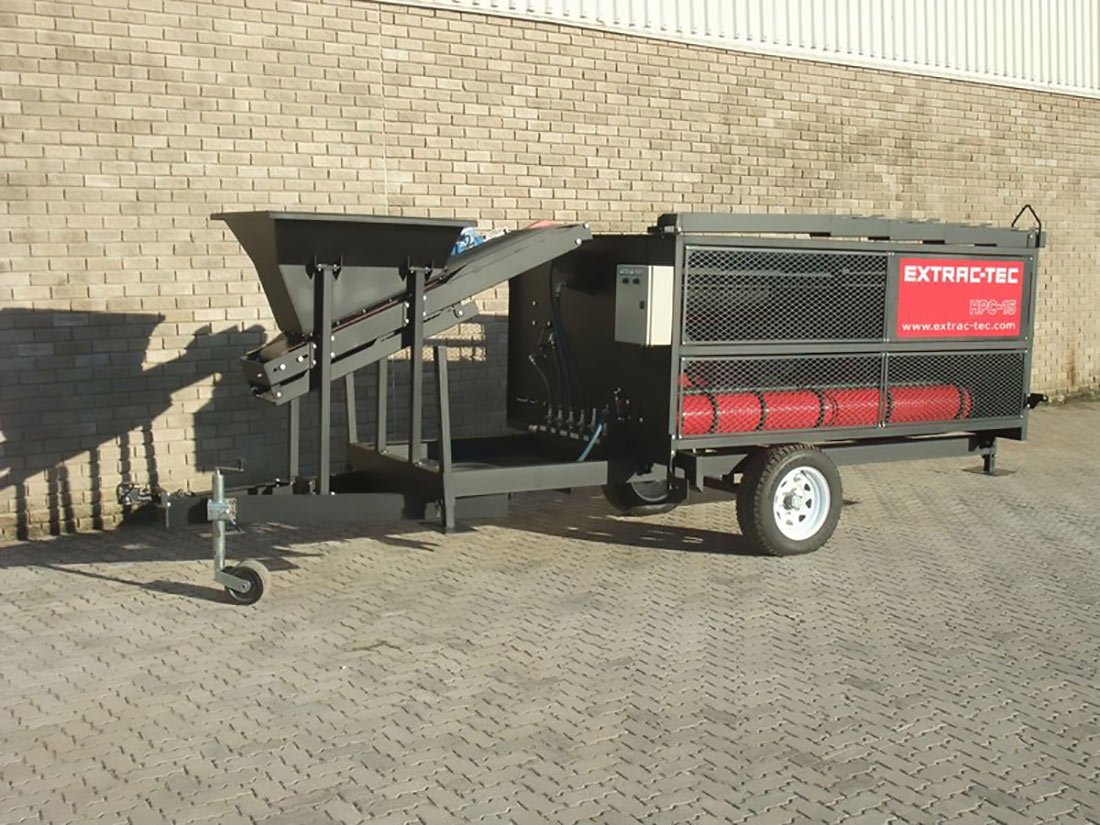

HPC-15
Operaciones mineras pequeñas
HPC-15 es un nuevo modelo que ofrece la combinación ideal de las características de los HPC-10 y HPC – 30:
- Movilidad de una sola máquina: ideal para exploración y muestreo a granel.
- Más capacidad de producción que los HPC-10 – ideal para la puesta en marcha de operaciones en pequeña escala y artesanales.

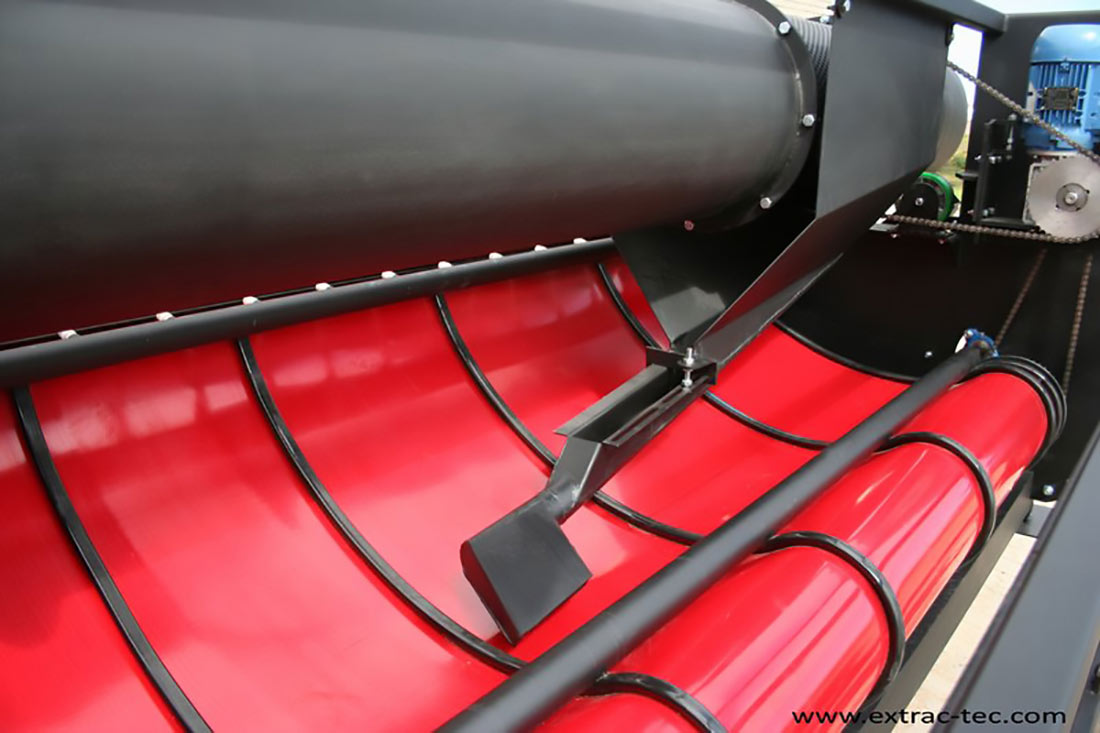

- Correa de alimentación integrada para mayor productividad y para asegurar la velocidad de alimentación adecuada para una máxima recuperación.
- La versatilidad, alta tasa de recuperación, construcción resistente y operación sencilla ofrecida por todos los equipos de EXTRAC-TEC.
Capacidad
Las máquinas HPC se clasifican según capacidad nominal basada en el tipo de fuente de material a ejecutar. Se trata de material típico de depósitos tipo Placer que contiene grandes y pequeñas rocas, grava, piedras y material arenoso. La capacidad de la correa del concentrador en espiral de HPC está diseñada para tratar sólo con material fino lavado y cribado proveniente del depósito natural. En consecuencia, se debe alimentar la máquina HPC con material que ya es fino (o el depósito que se está procesando consiste principalmente de material fino/arenisca), todo este material pasará directamente a la correa del concentrador y la capacidad de operación real de la máquina se basará en esto. También, la tasa de recuperación dependerá del tamaño de partícula del mineral que se extrae: las tasas más bajas de alimentación son necesarias para garantizar la recuperación de partículas en el rango de -150 mesh (-100 micras). Cálculos de capacidad seguros y conservadores para el HPC-10 pueden hacerse como sigue:
- Alimentación Máxima a la cinta o manga concentradora entre 1-2 toneladas/hora de material fino (inferior a 8mm) debe ser alimentado en la correa concentradora.
- Alimentación al tromel de lavado/cribado puede ser de hasta 10 toneladas por hora, siempre que el componente de la fracción fina se mantenga en o por debajo del máximo (2ton.).
- Por ejemplo: si el 20% de su alimentación es material fino con partículas de oro por encima de 150mesh/100 micrones y el resto es la fracción gruesa de roca / grava/, la velocidad de alimentación esperada será 5-6 toneladas/hora.

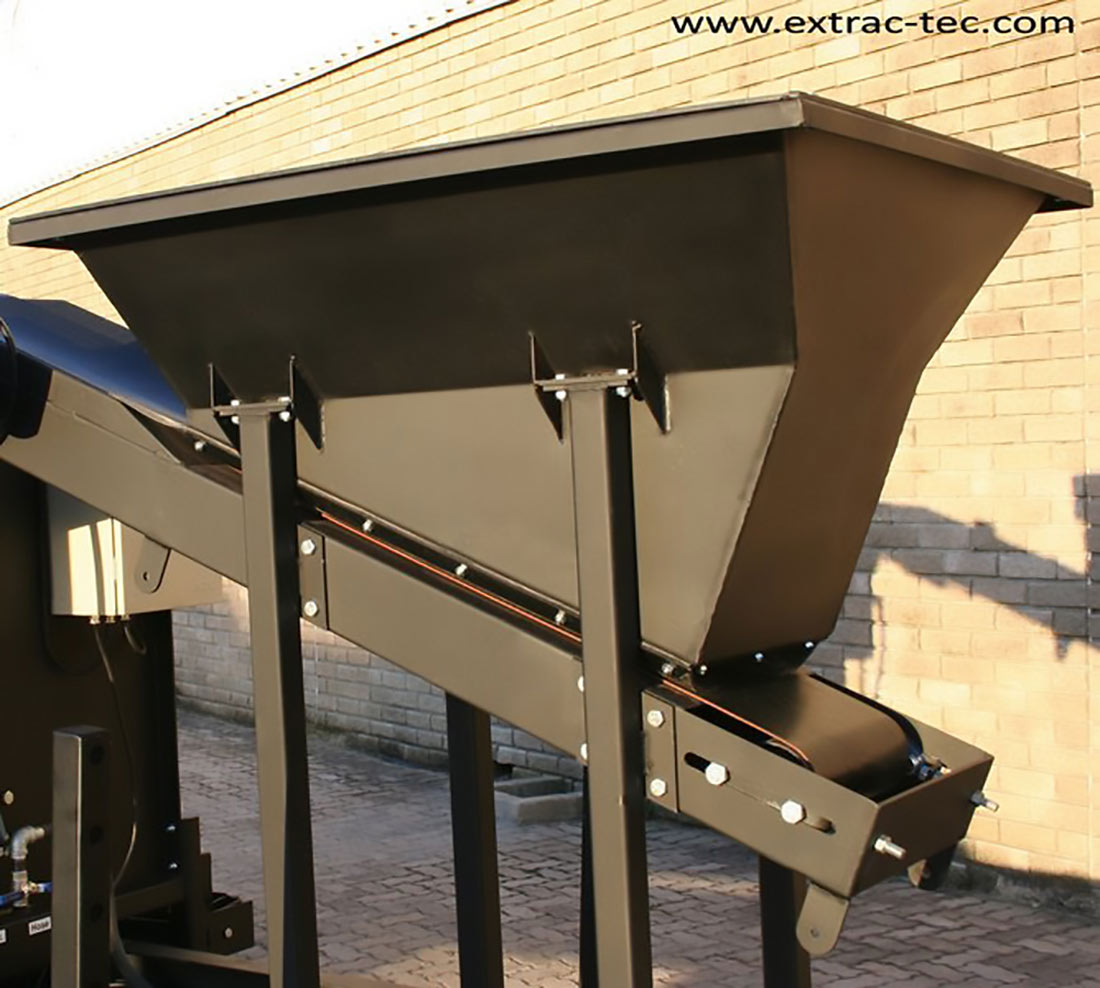

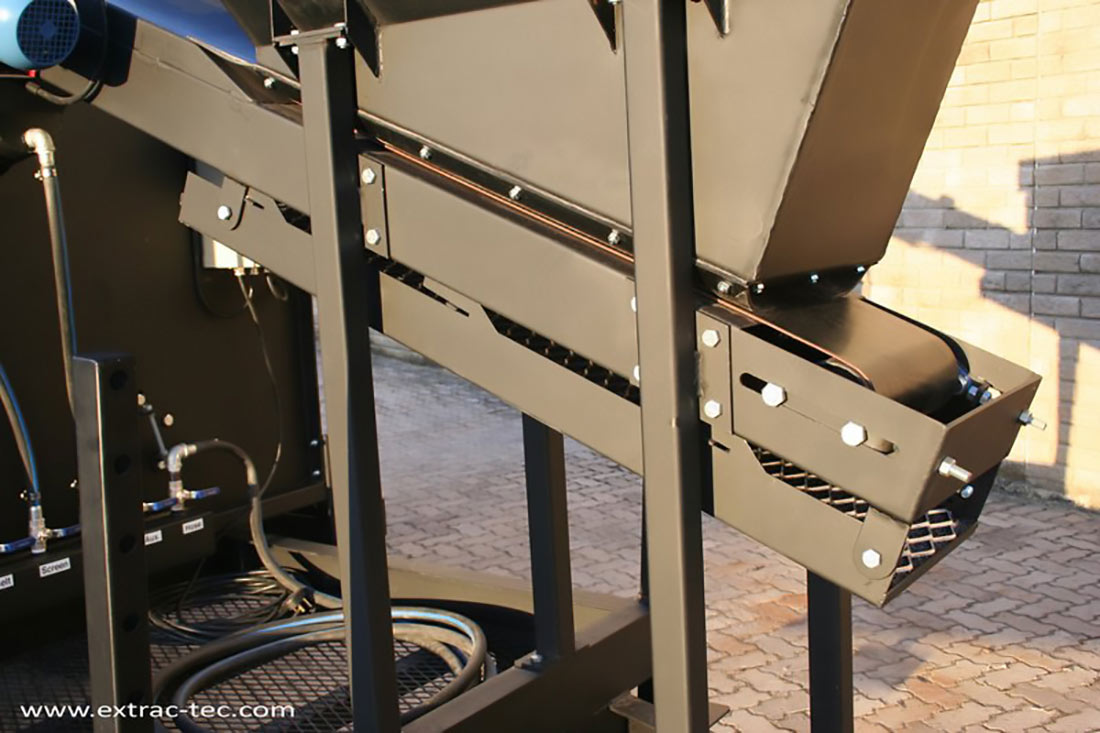

Sistema integrado de correa y alimentador de material

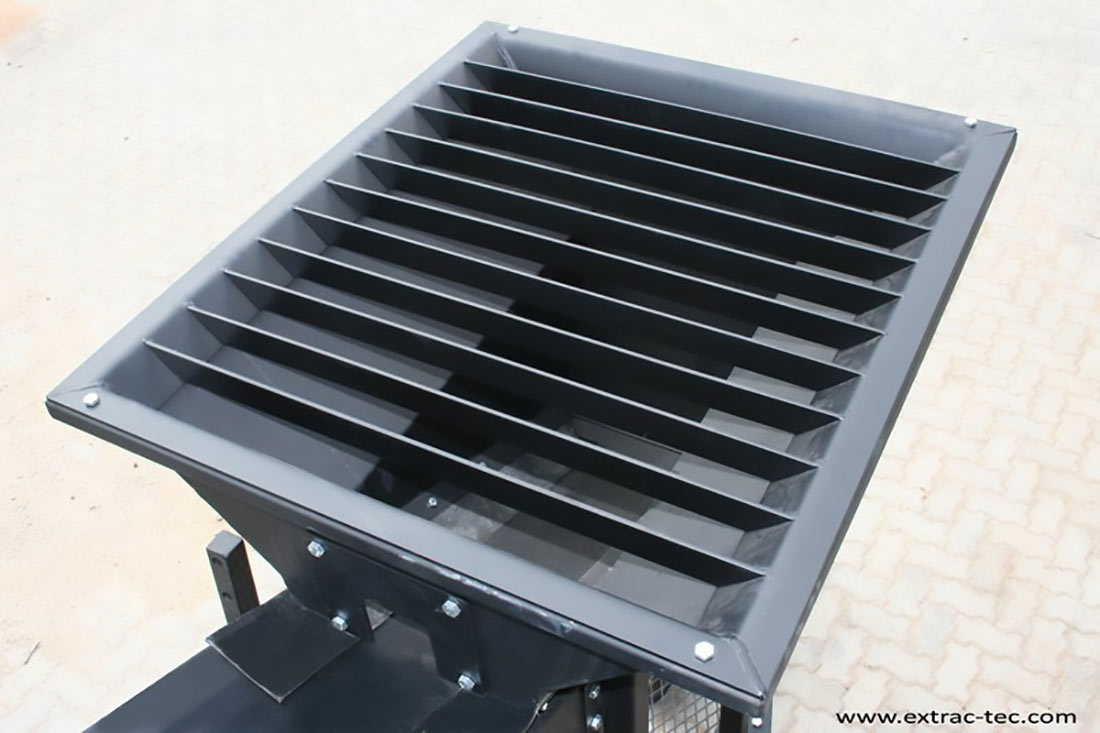

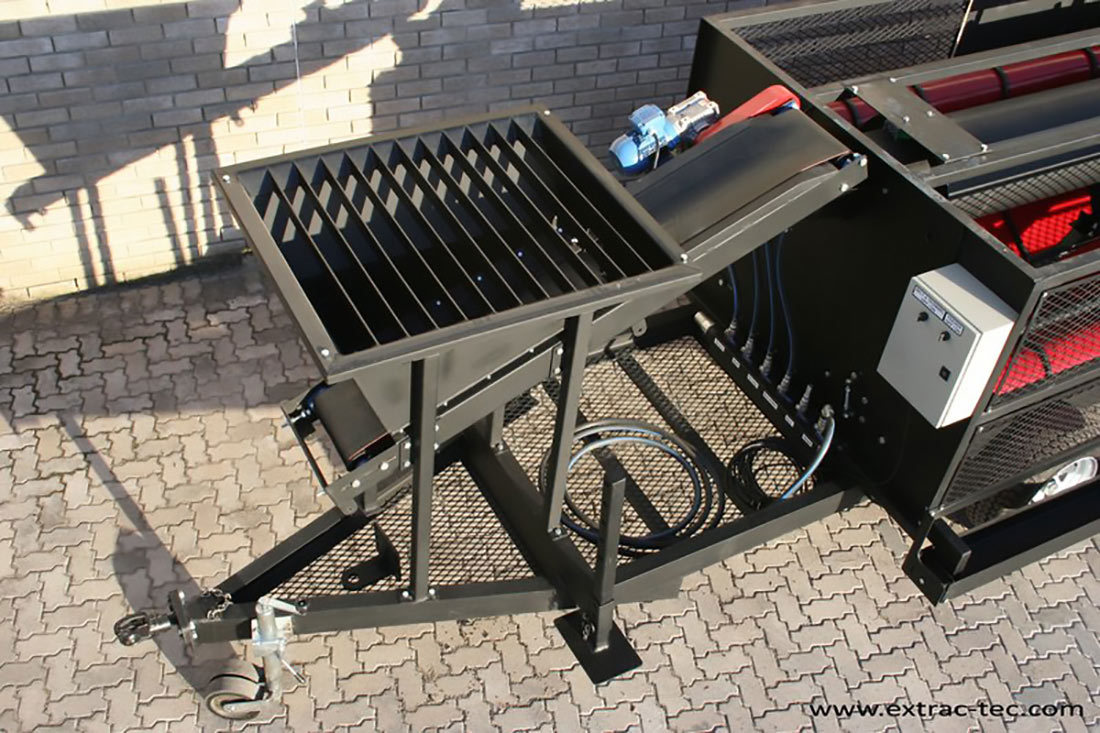

- Capacidad de la tolva es 0,2m3 (7 pies cúbicos) y está equipado a una criba horizontal removible que permite separar el material mayor a 75mm (+3”).
- La velocidad de alimentación es controlable mediante la combinación del accionador variable que ajusta la velocidad de la cinta y la placa obturadora o de cierre, para lograr una flexibilidad completa en el tamaño del material
- La tolva puede ser alimentada manualmente o utilizando una mini pala mecánica, o excavador.
Sistema de Motor
- Sistema de accionamiento de la correa o cinta concentradora: Motor trifásico de 1,5KW (2,0HP) con caja reductora.
- Sistema de accionamiento integrado de la correa de alimentación:0,4 KW (0,5HP) trifásico con caja reductora.
- Cada motor está controlado por: un sistema digital de Frecuencia Variable empotrado dentro de una caja tipo NEMA resistente a la intemperie
- Nota: La potencia monofásica suplida al HPC-15 es convertida a trifásica para los motores de accionamiento a través de los controladores de frecuencia variable. El primer controlador de frecuencia Variable puede ser ajustado para establecer la velocidad de la cinta concentradora y del sistema de lavado y cribado y el segundo controlador se ajusta para el manejo de la velocidad de alimentación de la correa de alimentación.
Requerimientos de energía eléctrica
El suministro eléctrico debe ser monofásico 220 – 240 V y 50/60 Hz. Los motores en el HPC-15 tienen una potencia combinada de 1.9 kW. Para el arranque del equipo se recomienda un mínimo de 5VA o un generador de 6 kW , (excluye la potencia necesaria para la bomba de agua eléctrica).
HPC-15 se suministra con cable de alimentación eléctrica.
Nota: Generador eléctrico no se incluye con el HPC-15.
Requerimientos de agua
El HPC-15 requiere de una fuente de agua de aproximadamente 40 galones /min (160 litros/min) a una presión de aproximadamente 45 psi (310 kPa) Cualquier bomba. electrica, a diesel, o a gasolina capaz de proveer este flujo de agua puede ser utilizada.
El suministro de agua debe estar conectado a través de una manguera de 2 “(“ plana”o de descarga) acoplada en la entrada de agua.
Nota: La manguera de conexión y bomba de agua no se suministran con el HPC-15.
Alimentación del material
Como máximo un material de menos de 6 pulgadas de (150mm), se recomienda menos de 2” (50mm).

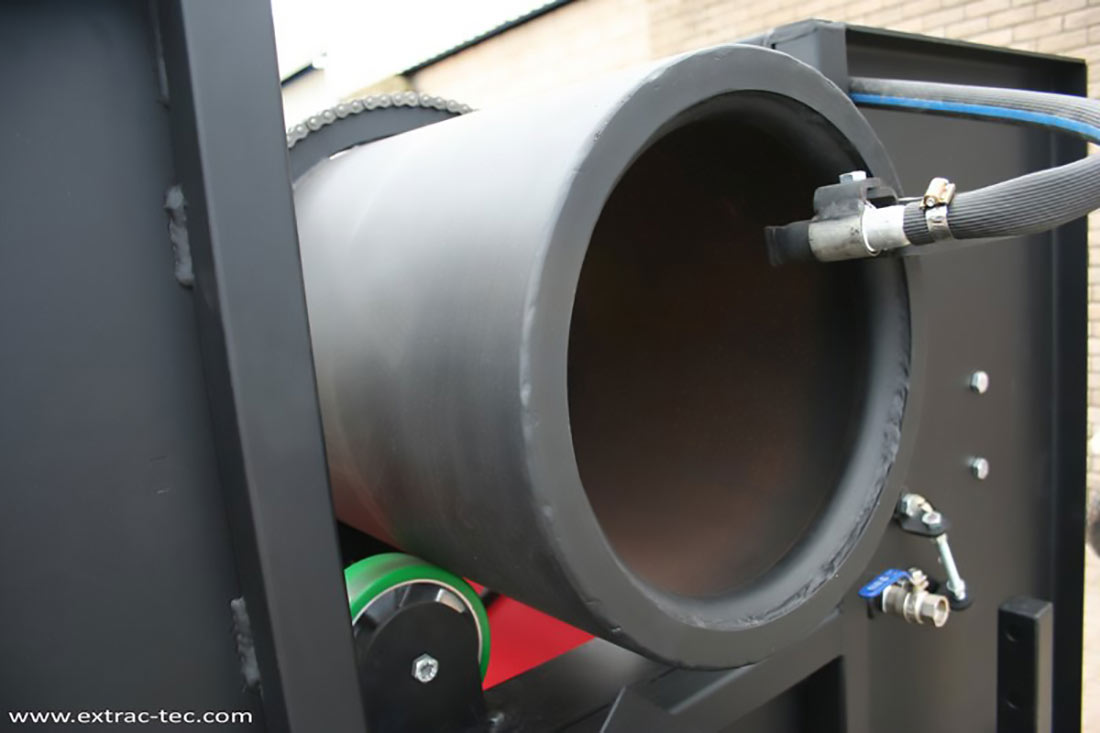

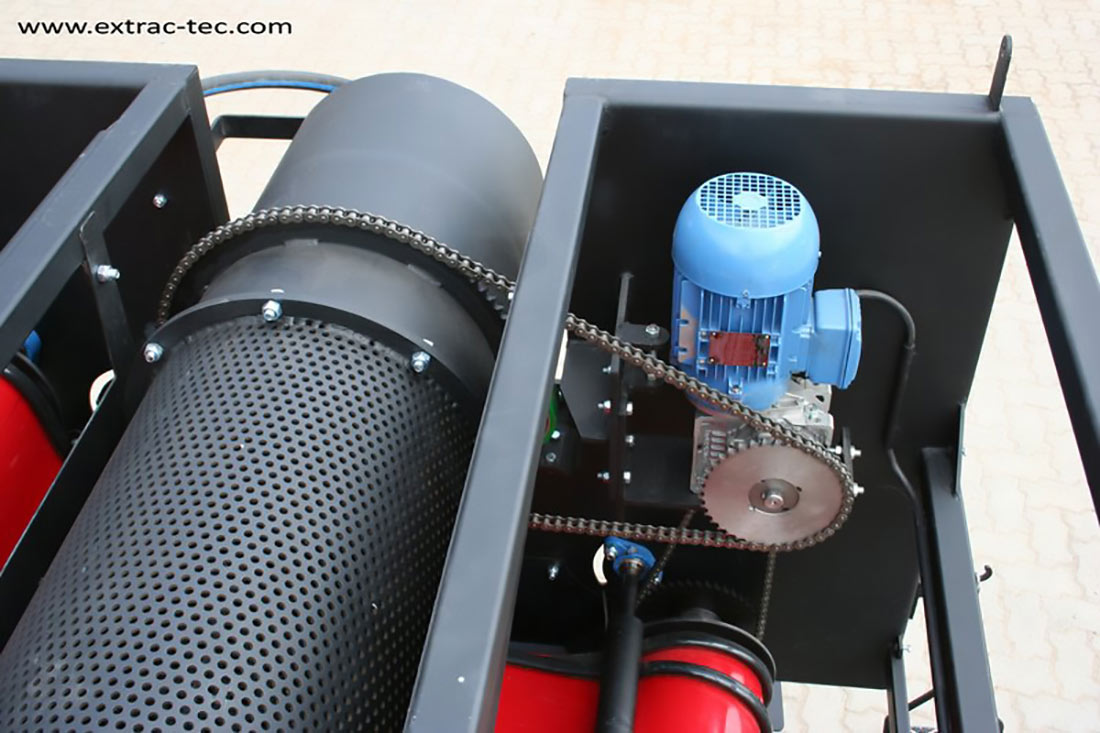

Tromel

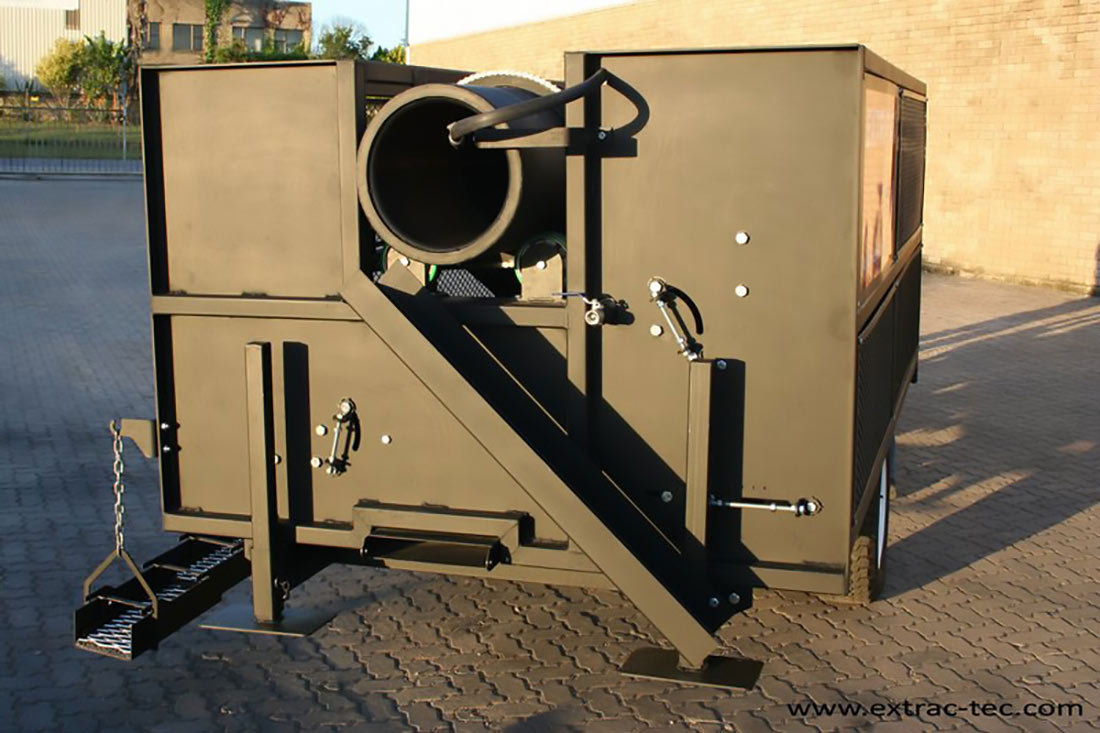

El tromel de lavado y cribado tiene 2,8m (110”) de longitud con 0,4m (15,8”) de diámetro y 1,65 m (65”), del lavado en dos etapas. Los orificios del tamiz tienen 8mm de (1/3”) de diámetro.
Ancho
1,76m (69”)
Altura
1,80m (71”)
Peso
1700k (3750 lbs)
Información de embarque
Configuración de envío óptimo: Un HPC-15 en contenedor de 20’. Código aduanero internacional: HS #: 8474.10.90.30. (Maquinaria: máquinas de separaxión para piedras, minerales u otras sustancias minerales).

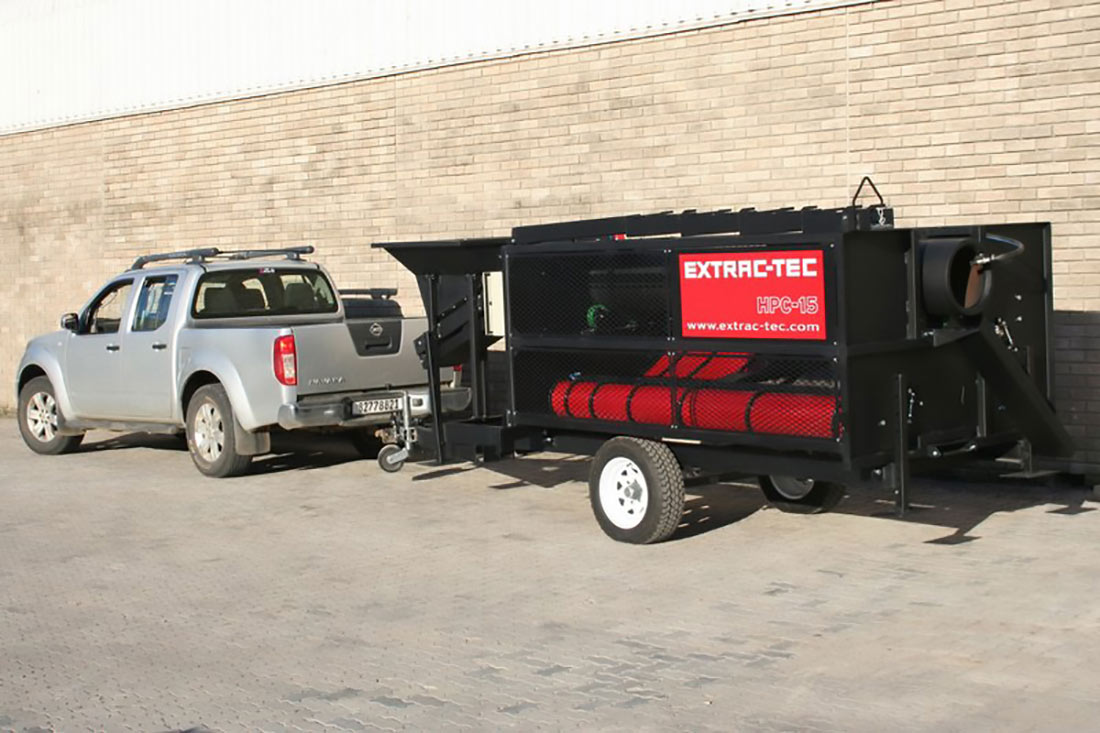

Remolque
Remolque de aro (40mm /diamétro interno 1,6”)
Personal
1 operador del equipo
Nota: por razones de seguridad, siempre es mejor tener al menos 2 personas presentes al operar la maquinaria.
Video
Presentación de vídeo de 16 minuto de la máquina de HPC-15. El HPC-10 es idéntica a la HPC-15 con la excepción de la tolva de alimentación manual.
