Este sistema tiene capacidad de procesamiento y concentración de minerales aluviales de oro mayor a 2.800 TM diarias (120 TM/hora). Como con otros sistemas de EXTRAC-TEC, los beneficios incluyen:

• Capacidad para configurarse y optimizar los procesos de Lavado y Desagregado, Cribado y Recuperación de oro, basado en sus necesidades específicas.
• Equipo resistente y fácil de operar, equipado con revestimientos reemplazables de alta resistencia al desgaste que requieren un mantenimiento mínimo.
• Operación libre de químicos para minimizar el impacto ambiental.

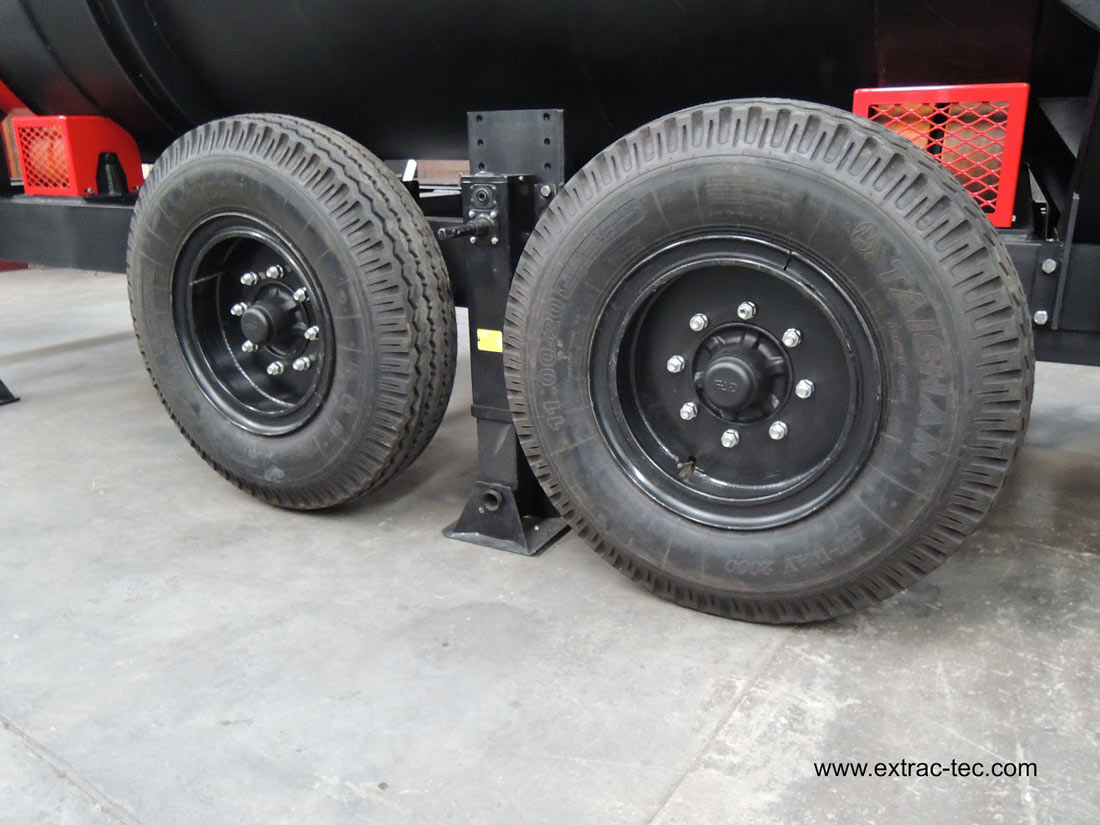

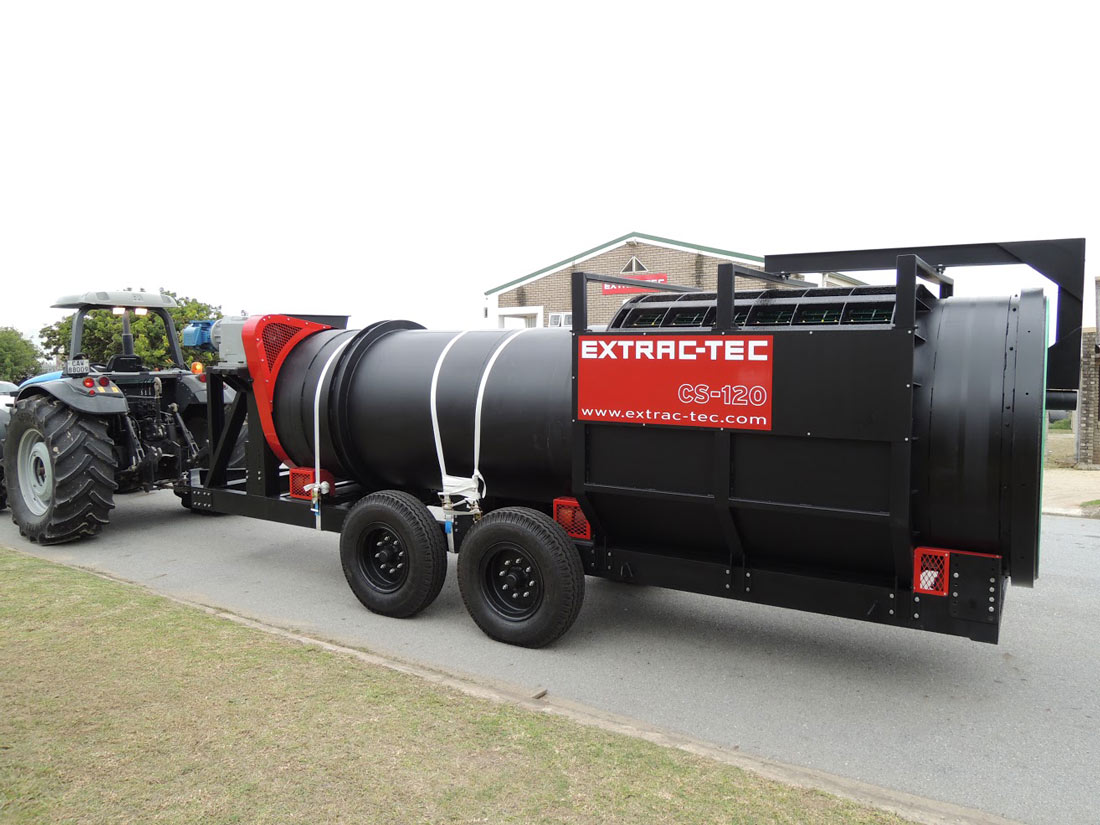

• Equipo diseñado para poder ser transportado en contenedores estándar para el transporte internacional y de muy fácil movilidad en el sitio de trabajo.
• Instalación, capacitación de operadores y servicio post-venta, que puede ser proporcionado por EXTRAC-TEC

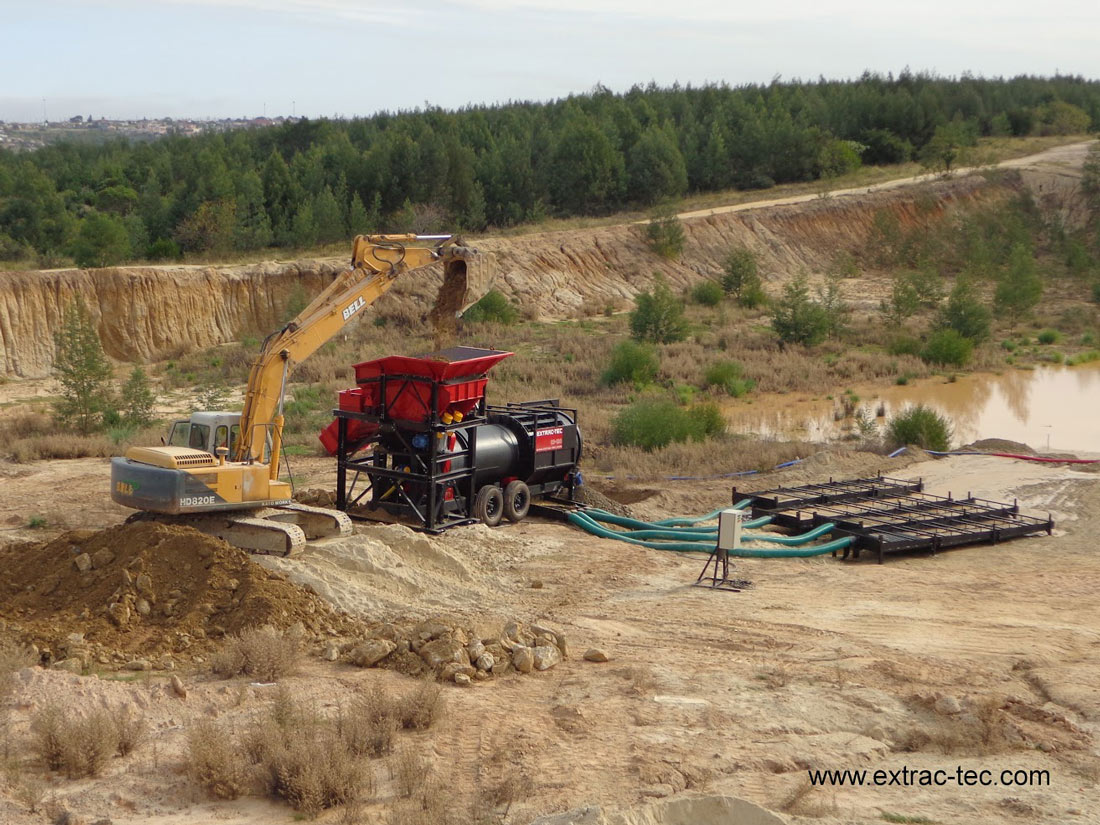

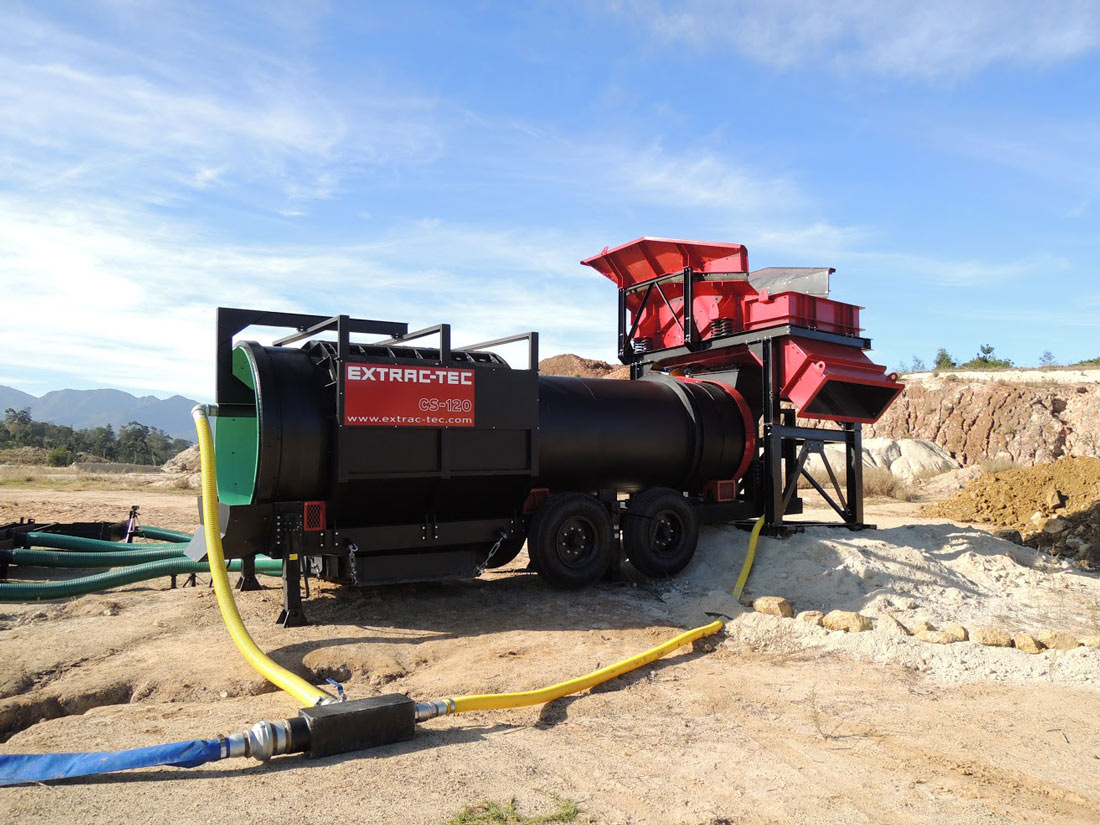

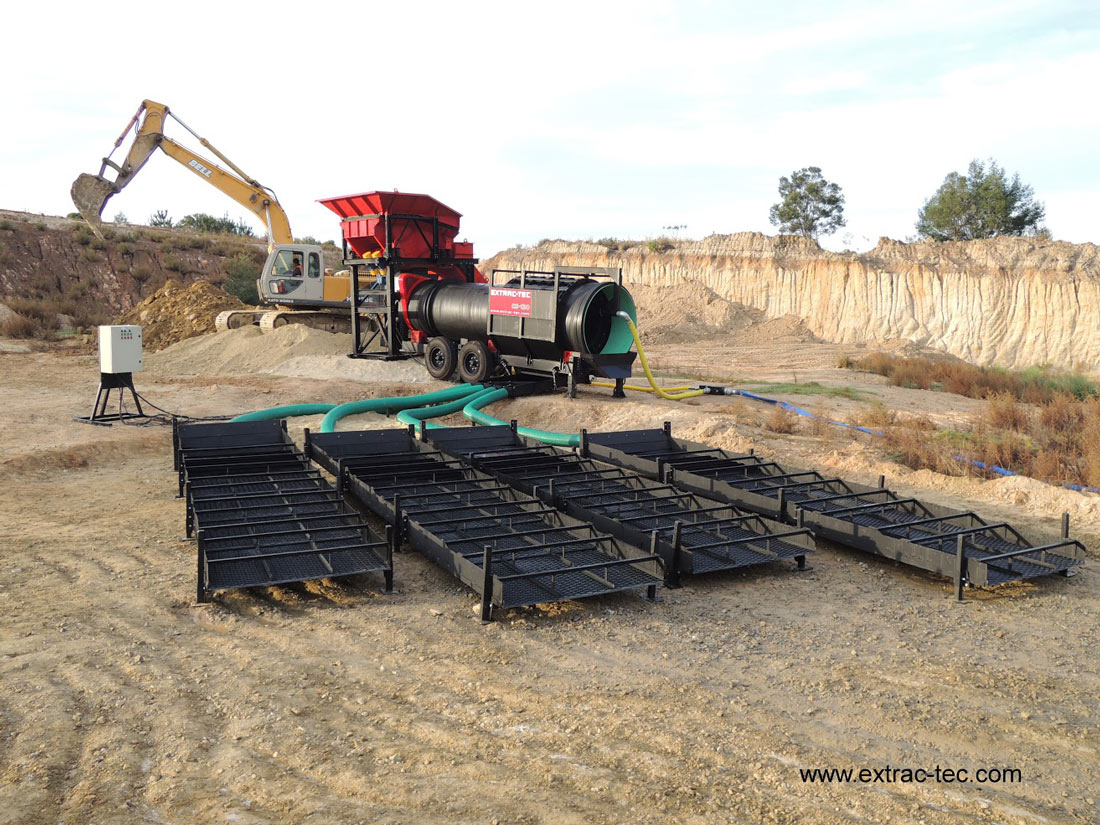

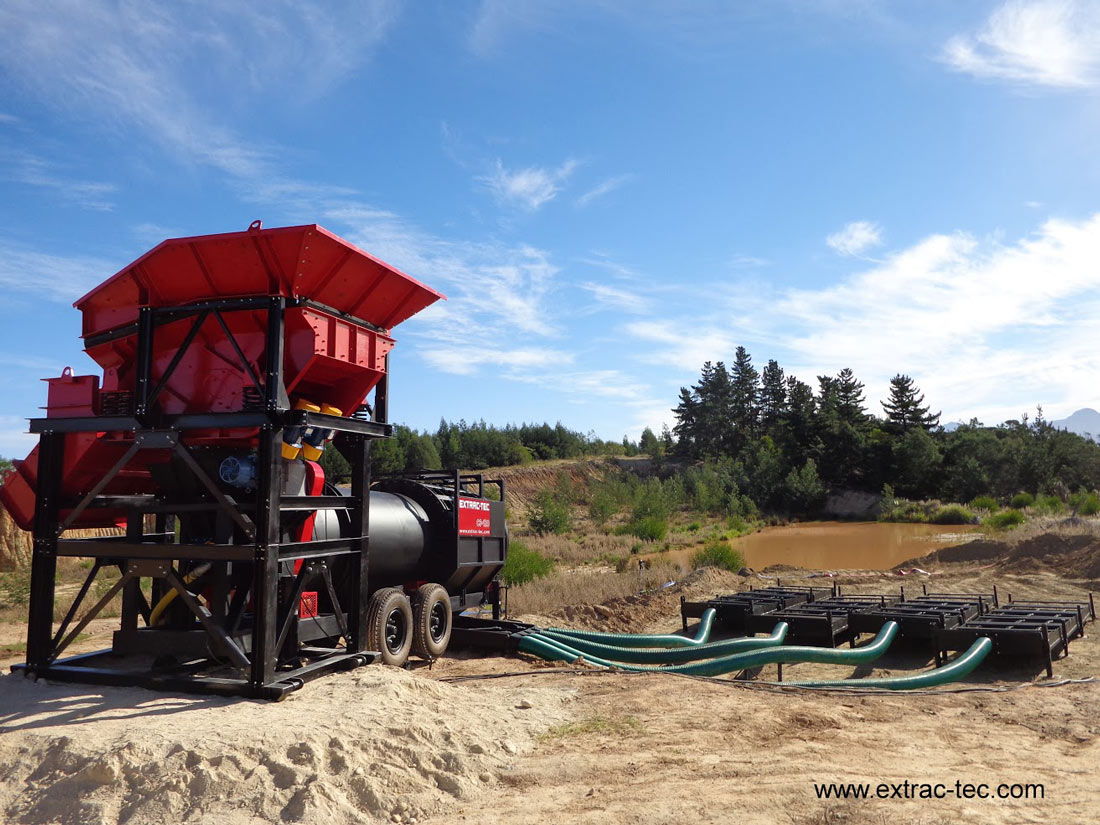

El sistema – 120 consta de tres (3) módulos operativos básicos:

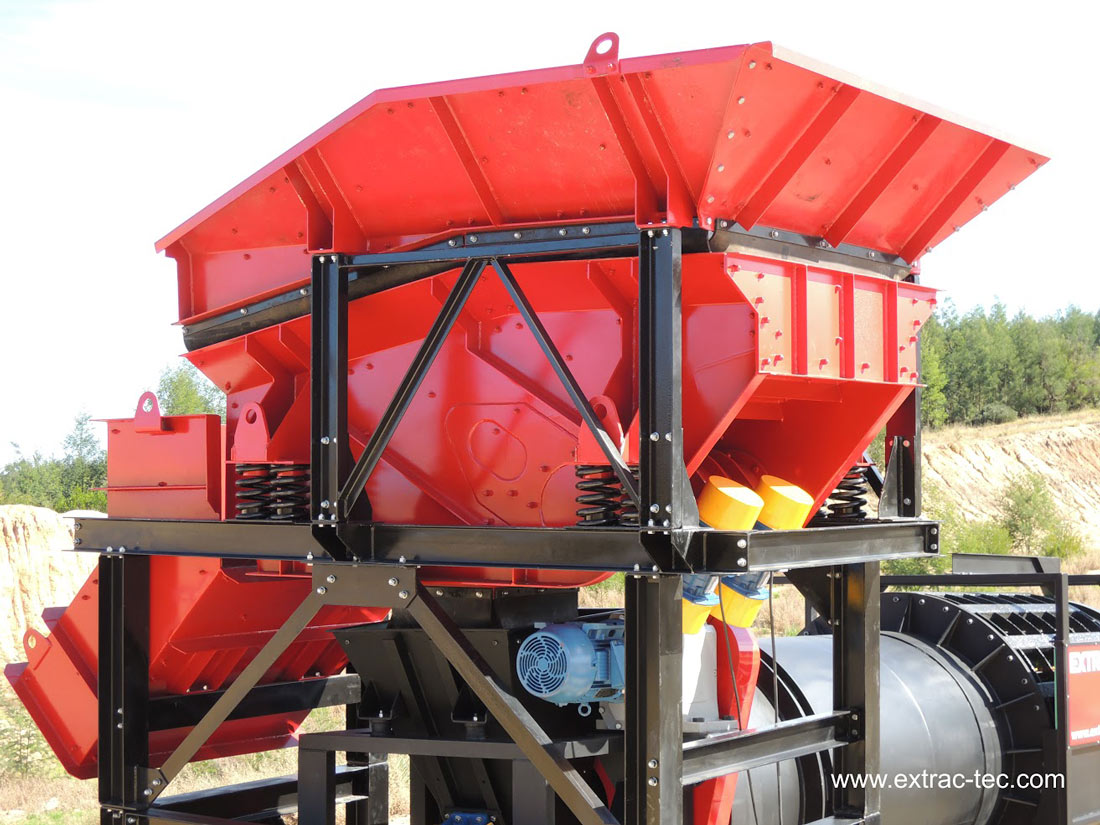

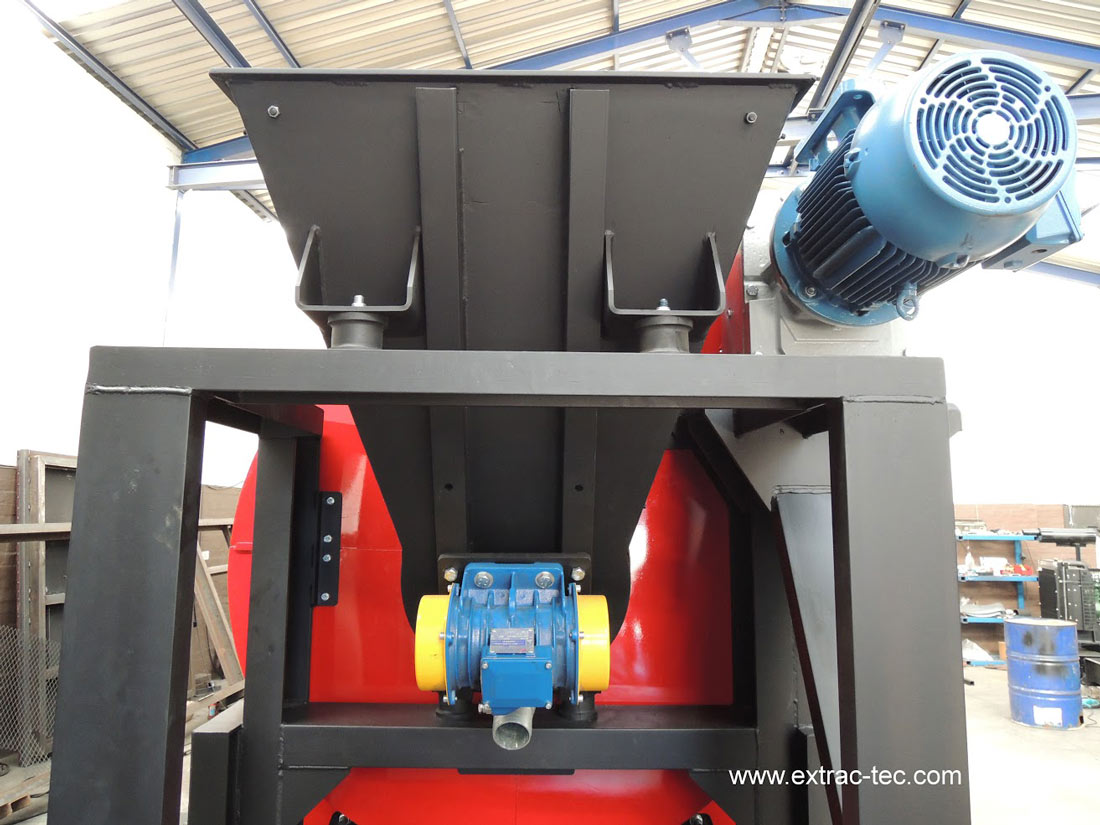

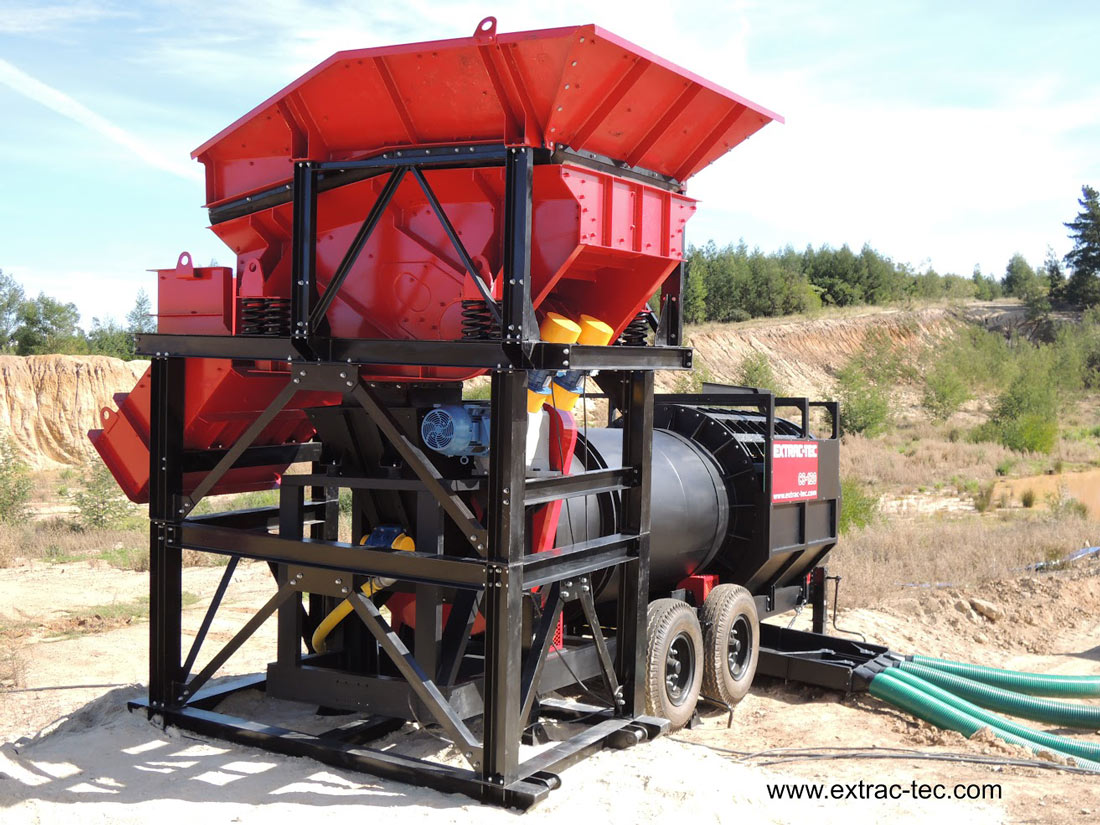

• Módulo de Alimentación y Cribado del mineral de entrada. Esta operación es realizada en la criba alimentadora vibratoria VF-120, la cual es un componente robusto y de alta resistencia mecánica, que permite el manejo de rocas de hasta 600 mm. de tamaño. La separación de las barras de acero de la criba es 150 mm. que es el tamaño de entrada permitido al Tromel. En ciertos depósitos de minerales,  las rocas de tamaño mayor a 150 mm. poseen material arcilloso o arenisca (caso explotación aluvial) o venas de cuarzo, grafito u otros minerales portadores de partículas de oro, que es recomendable su lavado con alta presión de agua, a la entrada. Para esta operación, se puede incluir el sistema de lavado a presión fijado a la estructura del alimentador. La criba se apoya sobre un conjunto de resortes helicoidales de acero y es accionada por 2 motores vibratorios de 2½ HP (1,75Kw) 4-polos.

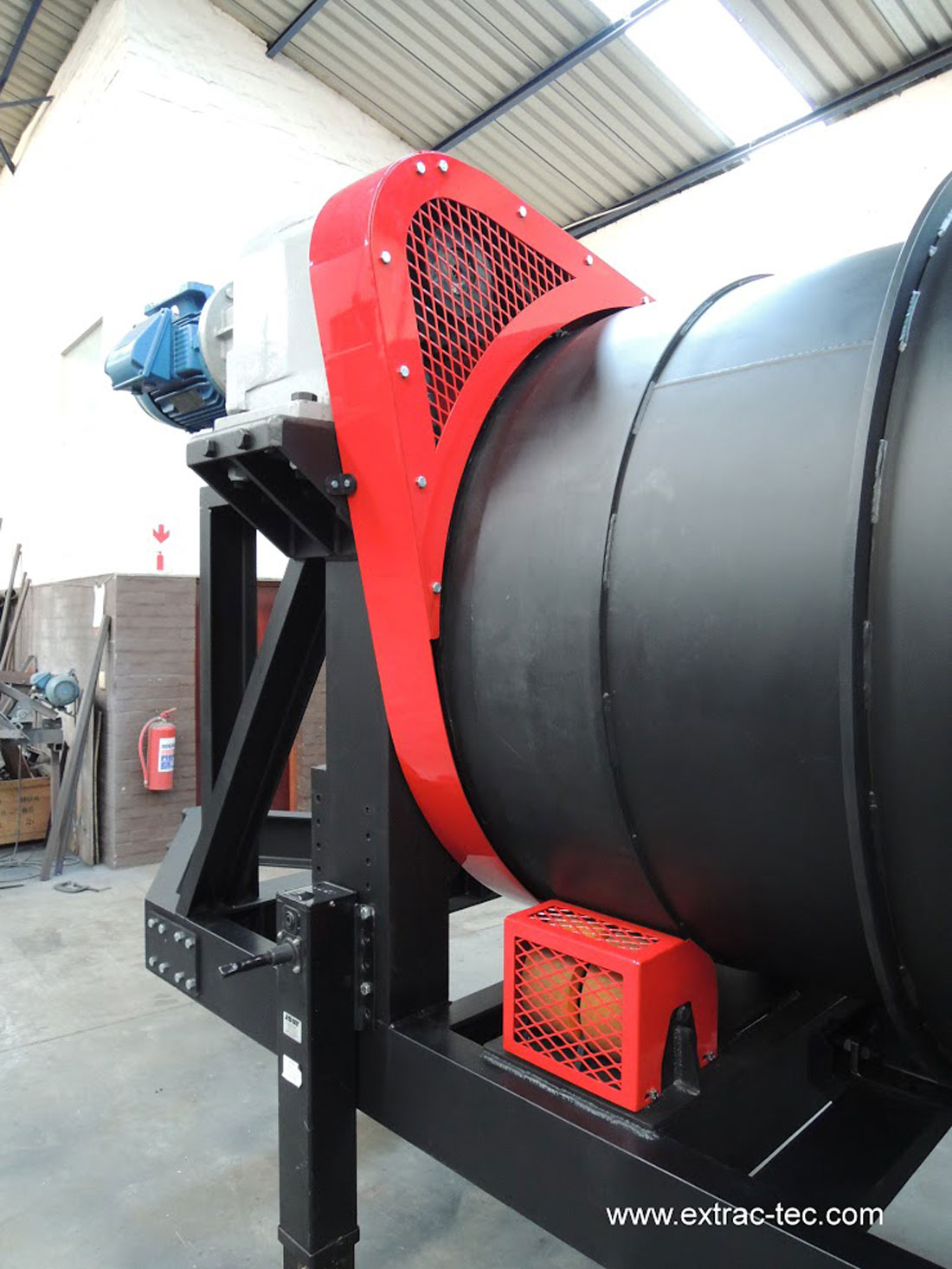

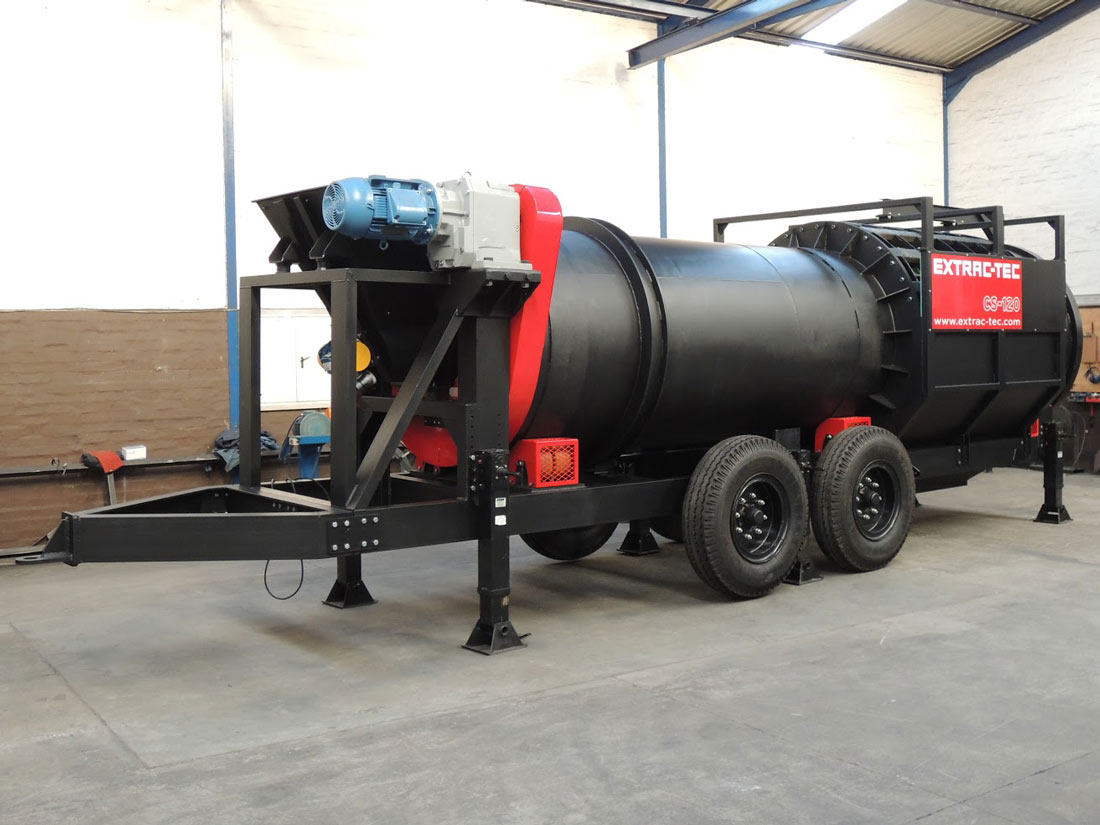

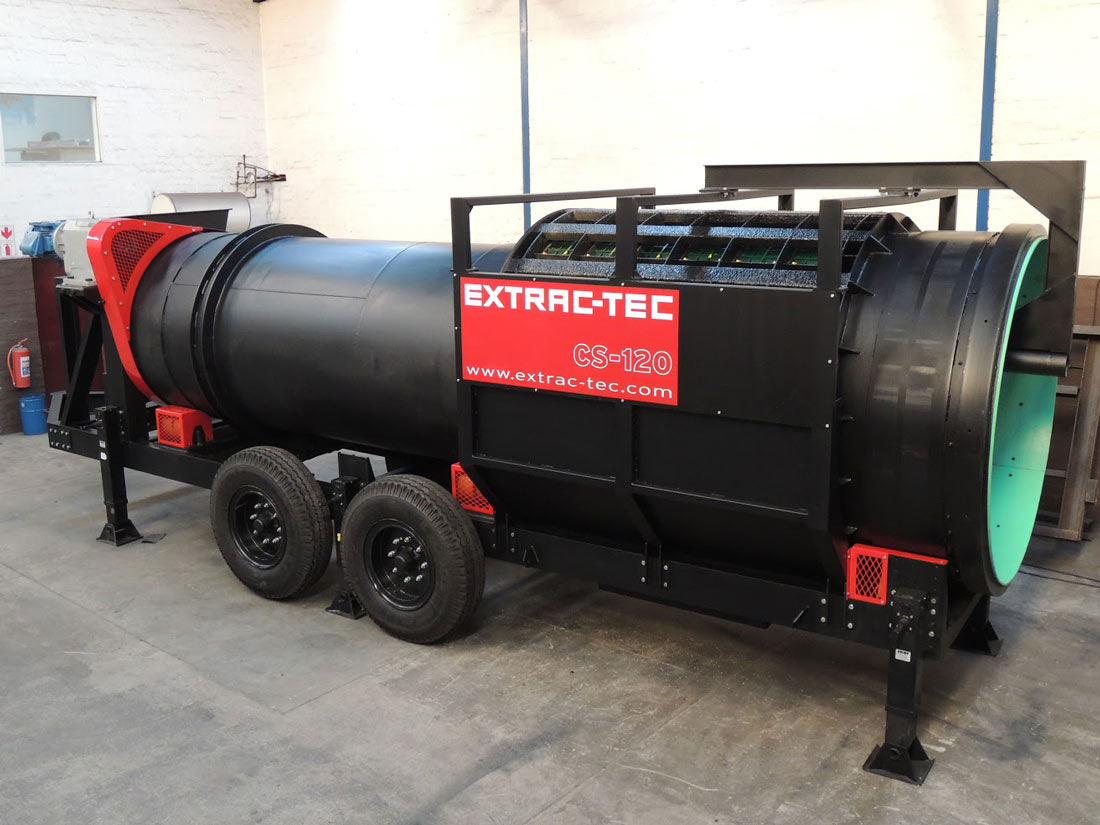

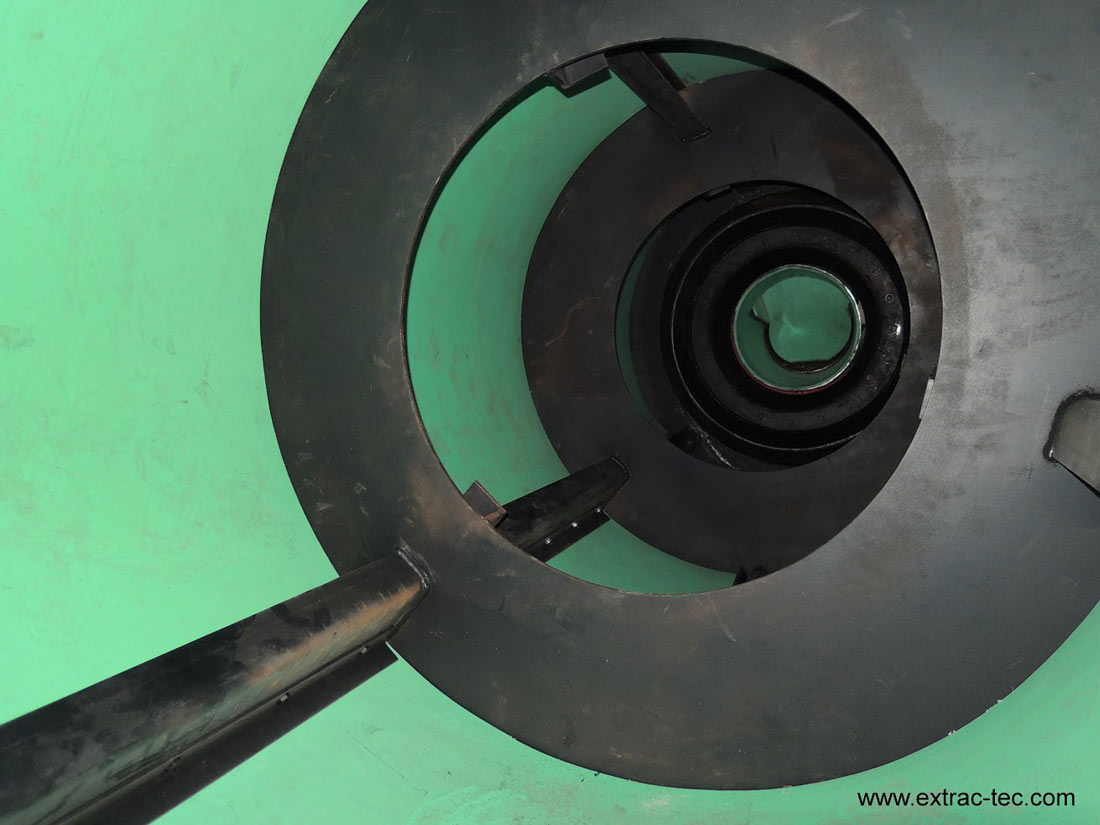

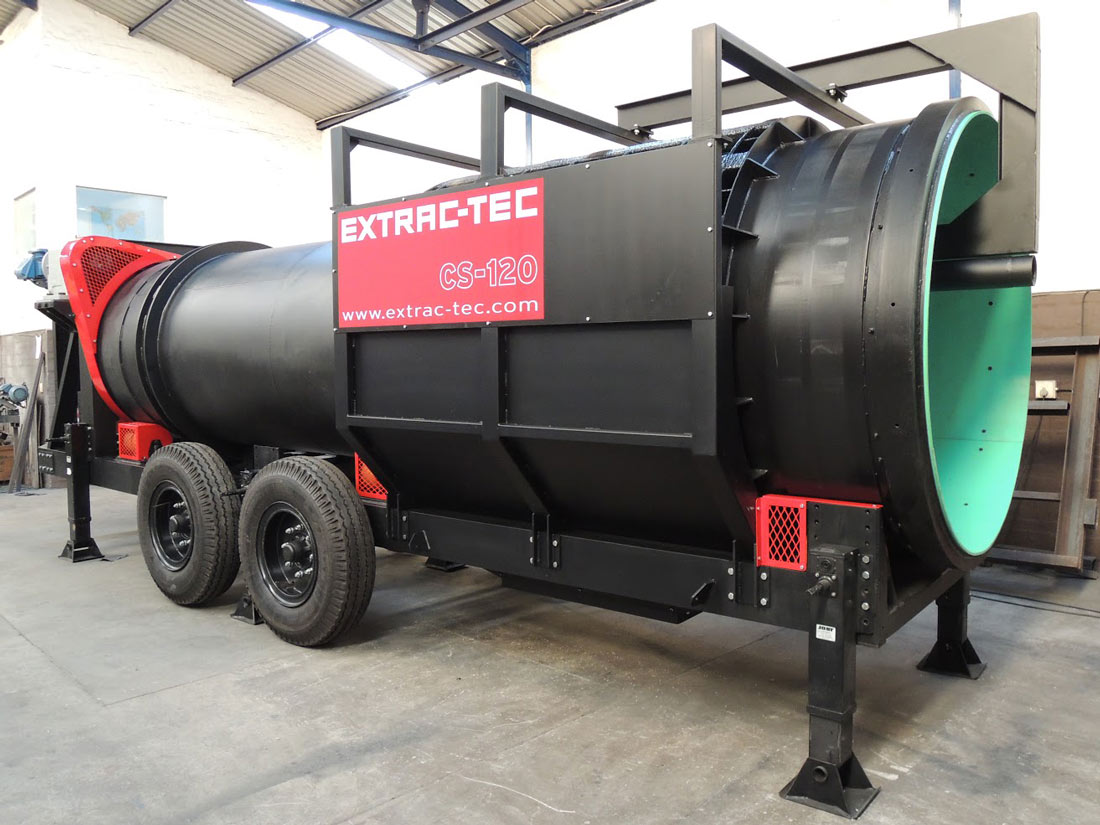

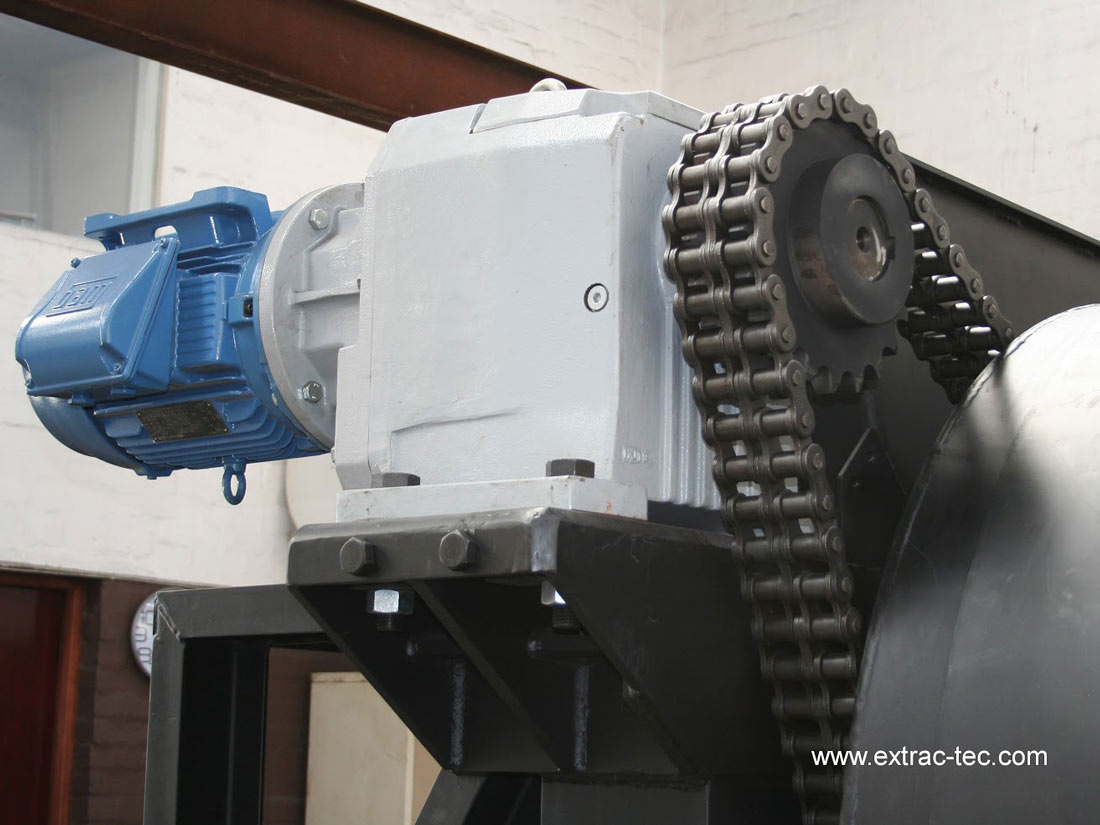

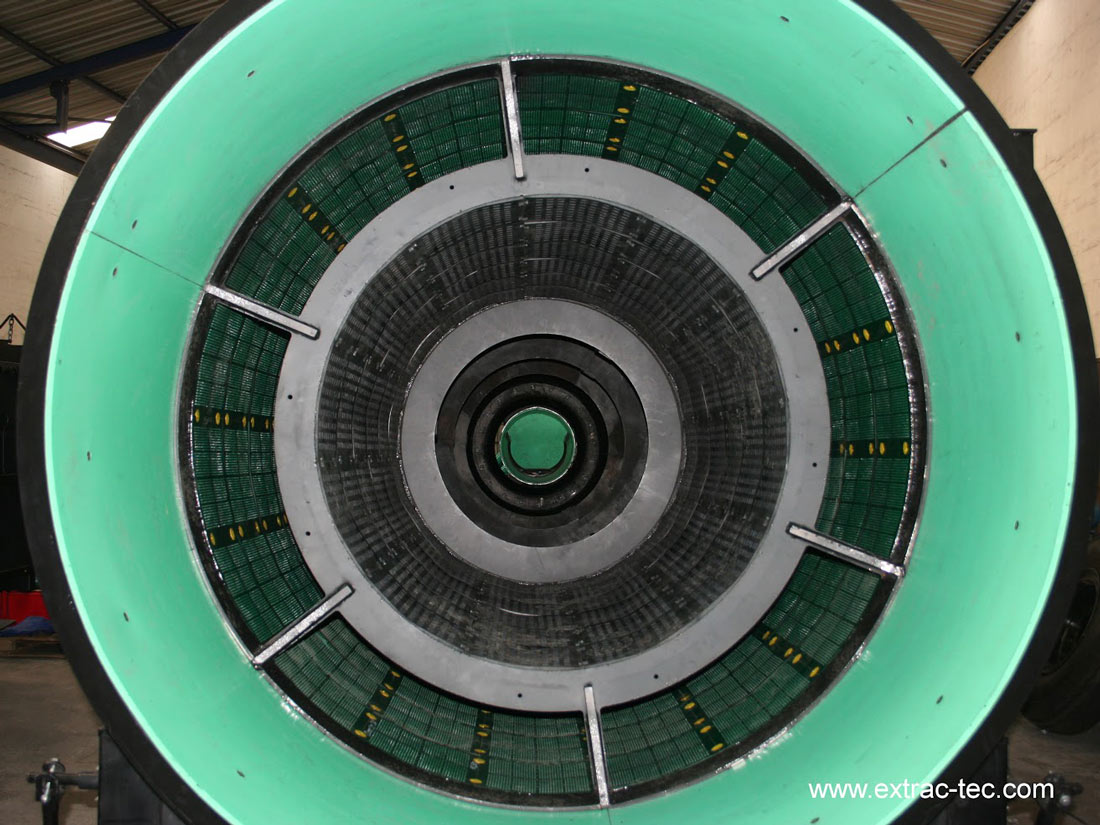

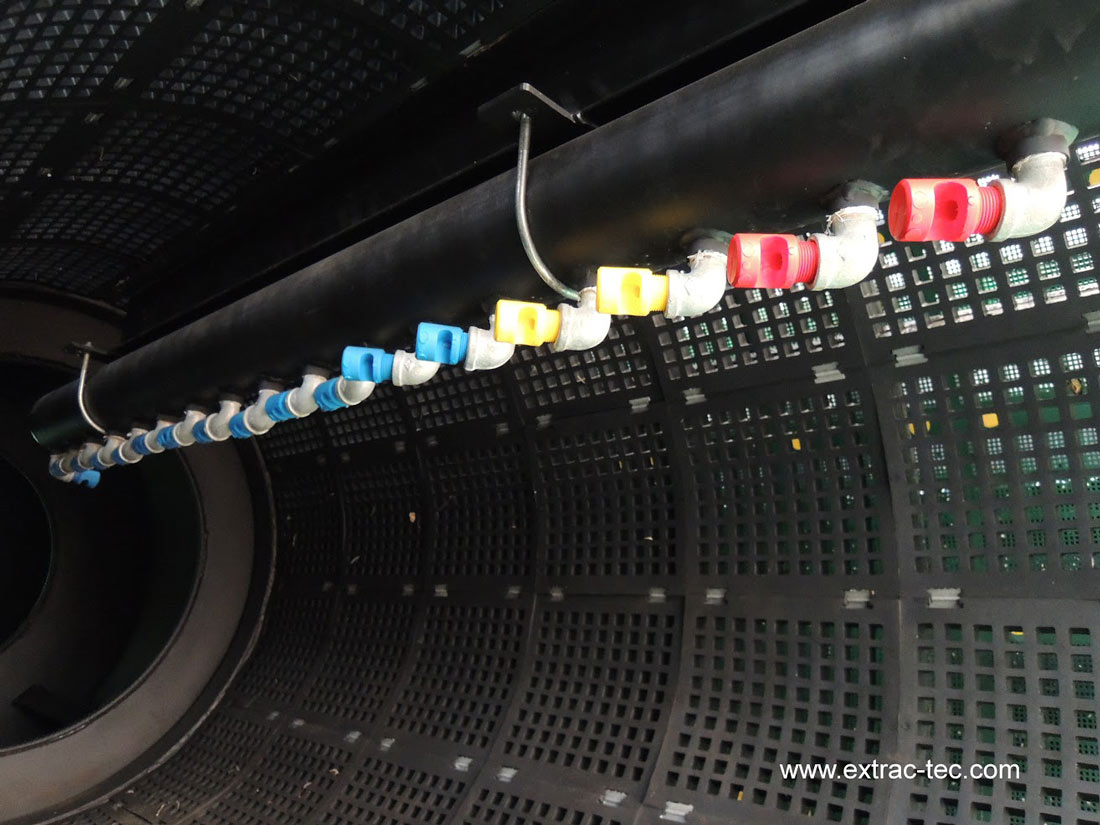

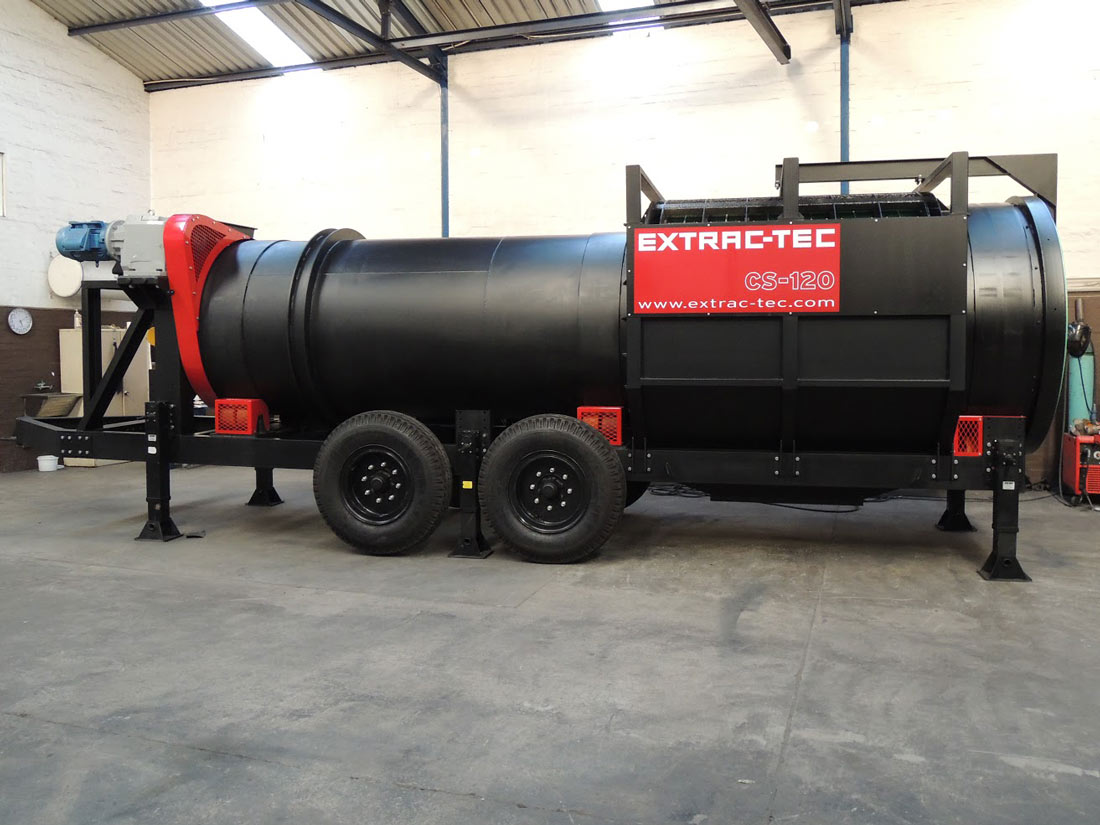

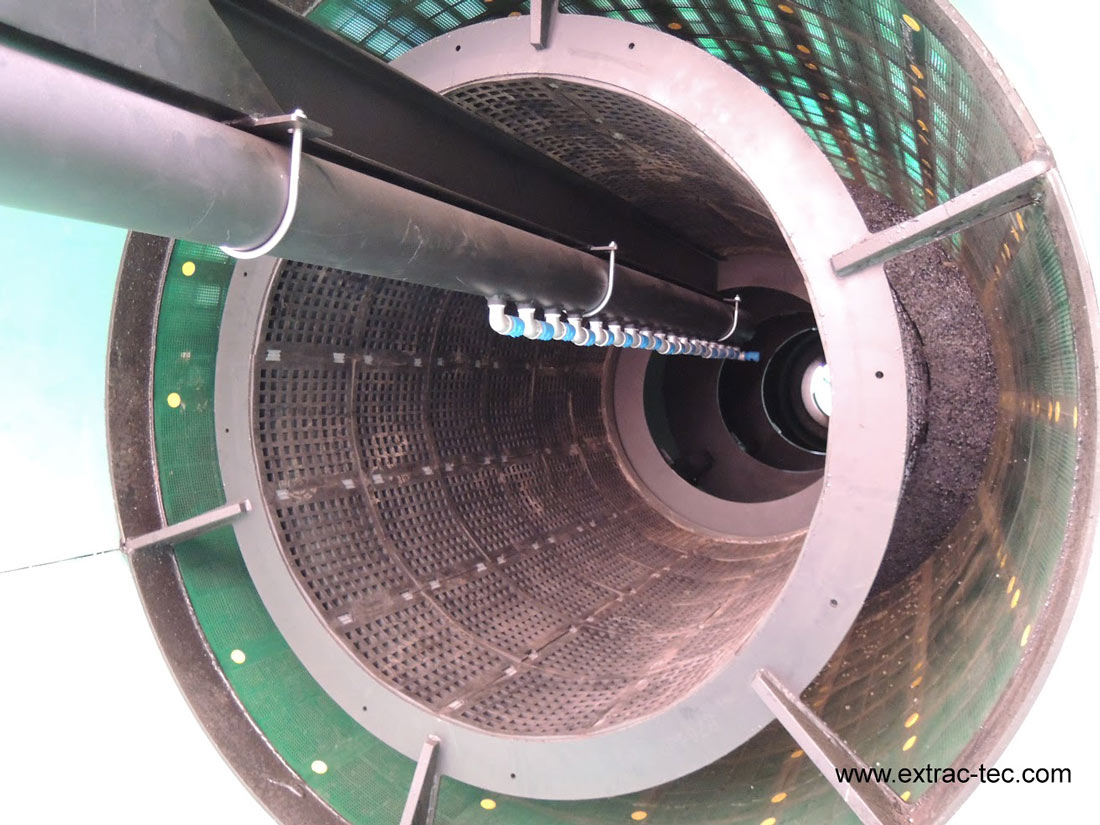

• Módulo de Lavado y Tamizado en Tromel. Esta unidad de 7,6 metros de longitud, consta de tres (3) cámaras, para el lavado intenso del mineral inferior a 150 mm., que luego pasa a la sección de clasificación por tamaños, en un tambor de 2 metros de diámetro, de doble criba, manufacturadas con paneles de material compuesto de muy alta resistencia al desgaste en base a Uretano-Goma, de muy fácil substitución o reemplazo. El cliente debe especificar los dos (2) tamaños de orificios, deseados de fábrica, según la granulometría de su mineral. El tambor de cribado interno rechaza el material grueso y el más externo permite el paso del mineral más fino, donde se encuentra la mayor concentración de oro. Está provisto de un motor de 20 HP (15kW) y sistema de control de frecuencia o velocidad variable (VFC).

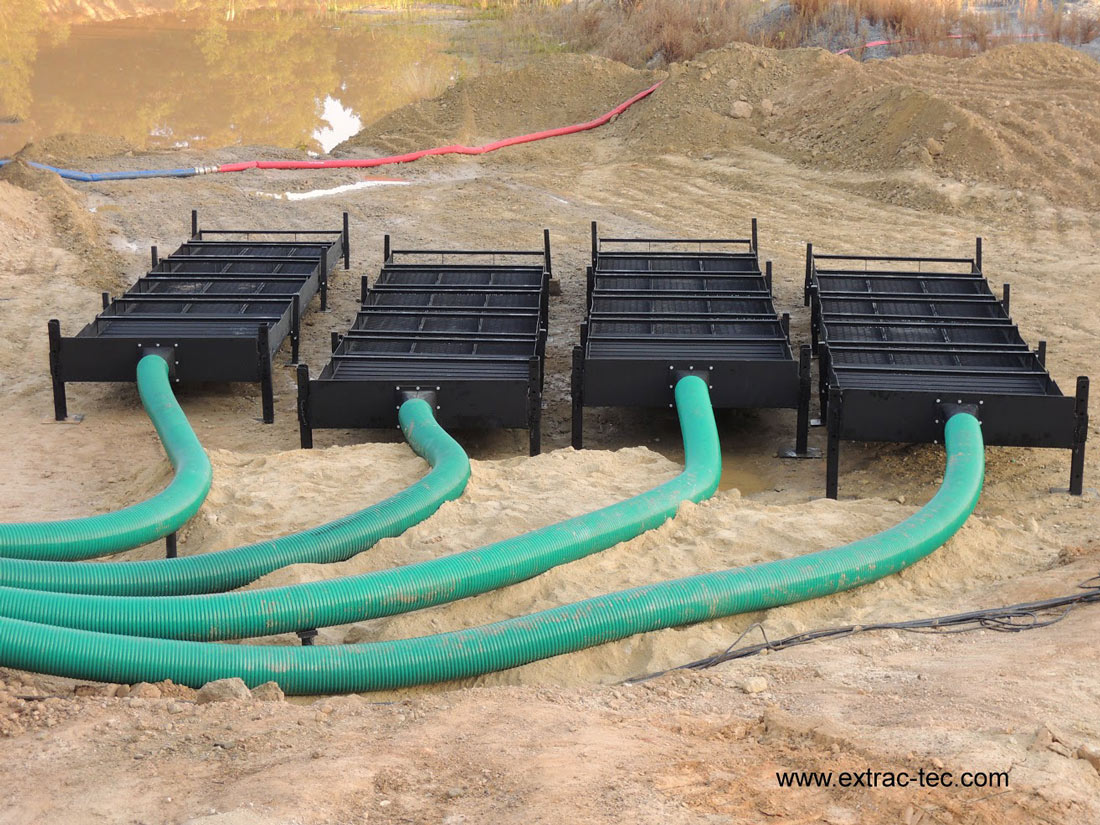

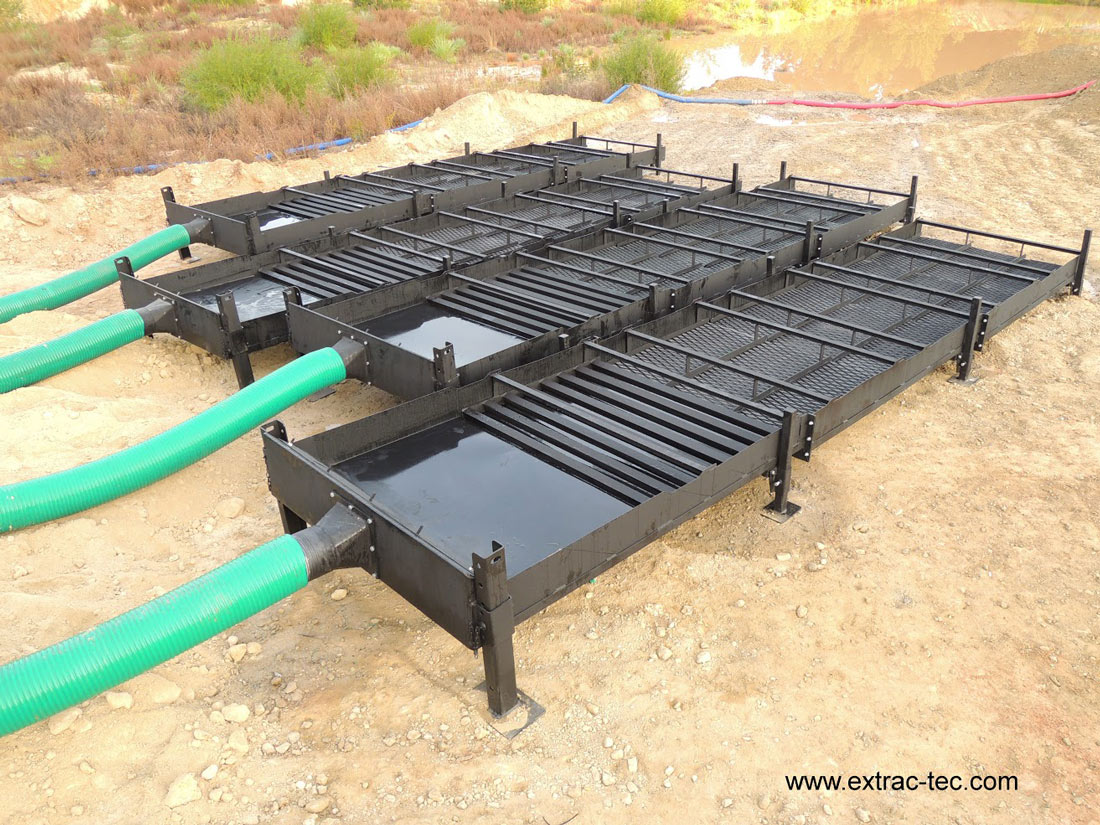

• Módulo de concentración de oro. Consta de un (1) conjunto de cuatro (4) esclusas o canales de alta capacidad, las cuales pueden ser trabajadas de manera individual, mediante el sistema de Distribución de lodos de arena rica en oro ubicado en el Módulo del Tromel. Esto permite no paralizar la operación de concentración mientras se esté limpiando las esteras o alfombras de una o dos canaletas. Esta configuración con canales o esclusas es la estándar usada por la mayoría de los mineros; sin embargo, cuando el volumen de finos (arena) es muy alto las empresas sustituyen o complementan las canaletas por o con equipos EXTRAC-TEC HPC-10/15 ó 30ST, con los cuales se puede procesar y concentrar hasta 4 TM/hora de mineral inferior a 8 mm. (portador principal del oro) en cada manga concentradora, o sea 16 TM/hora si substituyen las 4 canaletas por equipos HPC-30ST. De esta manera, se optimiza el proceso de concentración y recuperación de oro, hasta en 90-95%, al minimizar el volumen de concentrado para la limpieza final en la mesa de sacudidas.

La versatilidad de los equipos EXTRAC-TEC permite el diseño de flujogramas de proceso para cada aplicación, dependiendo de las características del mineral a concentrar y volúmenes de procesamiento y producción requeridos.
